DMDSC 是一个共享存储的数据库集群系统。多个数据库实例同时访问、修改同一个数据库，必然会带来全局并发问题。DMDSC 集群基于 DM 单节点数据库管理系统，改造了 Buffer 缓冲区、事务系统、封锁系统和日志系统等，以适应数据共享集群并发访问控制要求。同时，引入缓存交换技术，提升数据在节点间的传递效率。
4.1 事务管理
多版本并发控制（MVCC）可以确保数据库的读操作与写操作不会相互阻塞，大幅度提升数据库的并发度以及使用体验，大多数主流商用数据库管理系统都实现了 MVCC。DM 的多版本并发控制实现策略是：数据页中只保留物理记录的最新版本数据，通过回滚记录维护数据的历史版本，通过活动事务视图（V$TRX_VIEW 和 V$DSC_TRX_VIEW）判断事务可见性，确定获取哪一个版本的数据。
每一条物理记录中包含了两个字段：TID 和 RPTR。TID 保存修改记录的事务号，RPTR 保存回滚段中上一个版本回滚记录的物理地址。插入、删除和更新物理记录时，RPTR 指向操作生成的回滚记录的物理地址。
回滚记录与物理记录一样，也包含了 TID 和 RPTR 这两个字段。TID 保存产生回滚记录时物理记录上的 TID 值（也就是上一个版本的事务号），RPTR 保存回滚段中上一个版本回滚记录的物理地址。

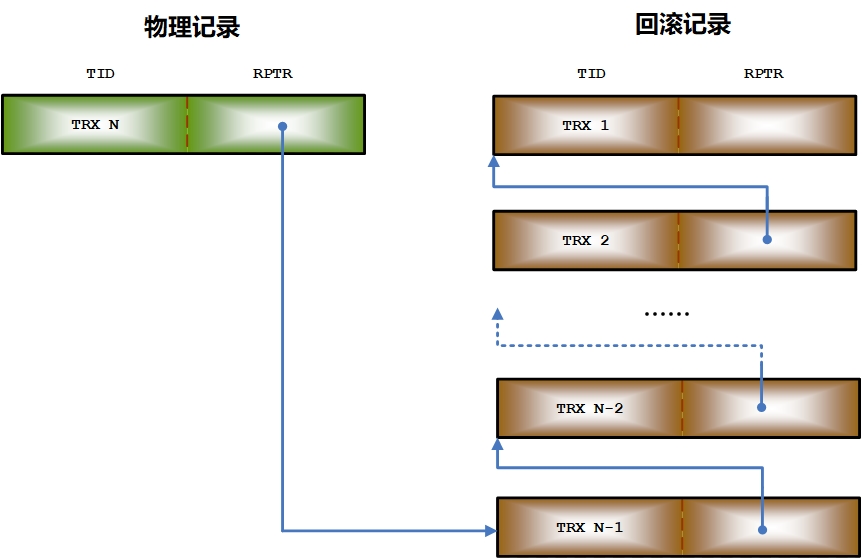

每一条记录（物理记录或回滚记录）代表一个版本。如下图所示：
如何找到对当前事务可见的特定版本数据，进行可见性判断，是 DM 实现多版本并发控制的关键。根据事务隔离级别的不同，在事务启动时（串行化），或者语句执行时（读提交），收集这一时刻所有活动事务，并记录系统中即将产生的事务号 NEXT_TID。DM 多版本并发控制可见性原则：
- 物理记录 TID 等于当前事务号，说明是本事务修改的物理记录，物理记录可见
- 物理记录 TID 不在活动事务表中，并且 TID 小于 NEXT_TID，物理记录可见
- 物理记录的 TID 包含在活动事务表中，或者 TID>=NEXT_TID，物理记录不可见
为了在 DMDSC 集群中实现与单节点相同的多版本并发控制（MVCC）策略，每个事务需要知道所有节点当前活动的事务信息，根据事务隔离级的不同，在事务启动时（串行化），或者语句执行时（读提交），收集这一时刻所有节点上的活动事务，以及系统中即将产生的事务号 NEXT_TID，记录到事务的活动事务视图中。DMDSC 集群将事务信息全局化，由控制节点统一管理集群中所有节点的全局事务视图（Global Transaction View，简称 GTV）；与之对应的是每个节点维护一个本地事务视图（Local Transaction View，简称 LTV），在事务启动、收集活动事务信息时通知全局事务视图，并获取相应的信息。
4.2 封锁管理
数据库管理系统一般采用行锁进行并发访问控制，避免多个用户同时修改相同数据；通过表锁、字典锁控制 DDL 和 DML 操作的并发访问，保证对象定义的有效性和数据访问的正确性。DM 则采用了独特的封锁机制，使用 TID 锁和对象锁进行并发访问控制，有效减少封锁冲突、提升系统并发性能。
TID 锁以事务号为封锁对象，每个事务启动时，自动以独占（X）方式对当前事务号进行封锁，由于事务号是全局唯一的，因此这把 TID 锁不存在冲突，总是可以封锁成功。同时，在 4.1 事务管理中，介绍了物理记录上包含一个 TID 字段，记录了修改数据的事务号。执行 INSERT、DELETE、UPDATE 操作修改物理记录时，设置事务号到 TID 字段的动作，就相当于隐式地对物理记录上了一把 X 方式的 TID 锁。因此，通过事务启动时创建的 TID 锁，以及写入物理记录的 TID 值，DM 中所有修改物理记录的操作都不再需要额外的行锁，避免了大量行锁对系统资源的消耗，有效减少封锁冲突。特别是在 DMDSC 集群中，需要进行全局封锁，封锁的代价比单节点更高，通过 TID 锁可以有效减少封锁引发的性能损失。
对象锁则通过对象 ID 进行封锁，将对数据字典的封锁和表锁合并为对象锁，以达到减少封锁冲突、提升系统并发性能的目的。
与事务管理类似，DMDSC 集群将封锁管理拆分为全局封锁服务（Global Locking Services，简称 GLS）和本地封锁服务（Local Locking Services，简称 LLS）两部分。整个系统中，只有控制节点拥有一个 GLS。控制节点的 GLS 统一处理集群中所有节点的封锁请求、维护全局封锁信息、进行死锁检测，确保事务并发访问的正确性。每个节点都有一个 LLS。各节点的 LLS 负责与 GLS 协调、通讯，完成事务的封锁请求，DMDSC 集群中所有封锁请求都需要通过 LLS 向 GLS 发起，并在获得 GLS 授权后，才能进行后续操作。
4.3 闩管理
闩（Latch）是数据库管理系统的一种内部数据结构，通常用来协调、管理 Buffer 缓冲区、字典缓存和数据库文件等资源的并发访问。与锁（Lock）在事务生命周期中一直保持不同，闩（Latch）通常只保持极短的一段时间，比如修改 Buffer 中数据页内容后，马上会释放。闩（Latch）的封锁类型也比较简单，就是共享（Share）和独占（Exclusive）两种类型。
为了适用 DMDSC 集群，我们同样将闩划分为全局闩服务（Global Latch Services，简称 GLS）和本地闩服务（Local Latch Services，简称 LLS）两个部分。但是，为了与全局封锁服务 GLS 和本地封锁服务 LLS 的名字简称区分开来，我们以使用最为频繁的 Buffer 来命名全局闩服务。因此，全局闩服务也称为全局缓冲区服务（Global Buffer Services），简称 GBS；本地闩服务也称为本地缓冲区服务（Local Buffer Services），简称 LBS。
整个系统中，每一个节点上都部署一个 GBS 和一个 LBS。GBS 服务协调节点间的 Latch 封锁请求、以及 Latch 权限回收。GBS 与 GTV/GLS 由控制节点统一管理不同，GBS 不是集中式管理，而是由 DMDSC 集群中的所有节点共同管理，Buffer 对象会根据数据页号（Page No）对数据页进行划分，分给某一个节点的 GBS 服务处理。LBS 服务与 LLS/LTV 一样，部署在每一个节点，LBS 服务根据用户请求，向 GBS 发起 Latch 封锁，或者根据 GBS 请求，回收本地的 Latch 封锁。
为了避免两个或多个节点同时修改同一个数据页导致数据损坏，或者数据页修改过程中别的节点读取到无效内容，DMDSC 集群中数据页的封锁流程做了一些改变。与单节点相比，增加了全局 Latch 封锁、释放两个步骤。同时在获取全局 Latch 授权后，仍然需要进行正常的本地 Latch 封锁，有效避免了节点内的访问冲突。
4.4 缓存交换
根据目前的硬件发展状况来看，网络的传输速度比磁盘的读、写速度更快，因此，DMDSC 集群引入了缓存交换（Buffer Swap）技术，节点间的数据页尽可能通过网络传递，避免通过磁盘的写入、再读出方式在节点间传递数据，从而减少数据库的 IO 等待时间，提升系统的响应速度。
缓存交换的实现基础是 GBS/LBS 服务，在 GBS/LBS 中维护了 Buffer 数据页的相关信息。包括：1. 闩的封锁权限（LATCH）；2. 哪些站点访问过此数据页（Access MAP）；3. 最新数据保存在哪一个节点（Fresh EP）中；4. 以及最新数据页的 LSN 值（Fresh LSN）等信息。这些信息作为 LBS 封锁、GBS 授权和 GBS 权限回收请求的附加信息进行传递，因此并不会带来额外的通讯开销。
下面以两节点 DMDSC 集群（EP0/EP1）访问数据页 P1 为例子。初始页 P1 位于共享存储上，P1 的 GBS 控制结构位于节点 EP1 上。初始页 P1 还没有被任何一个节点访问过，初始页 P1 的 LSN 为 10000。通过几种常见场景分析，逐步深入，解析缓存交换的原理。
- 场景 1
节点 EP0 访问数据页 P1。
- 节点 EP0 的本地 LBS 向 EP1 的 GBS 请求数据页 P1 的 S LATCH 权限
- 节点 EP1 的 GBS 修改 P1 控制结构，记录访问节点 EP0 的封锁模式为 S LATCH（数据分布节点为 EP0），并响应 EP0 的 LBS 请求
- 节点 EP0 的 LBS 获得 GBS 授权后，记录获得的授权模式是 S_LATCH，P1 数据不在其他节点的 Buffer 中，发起本地 IO 请求，从磁盘读取数据。IO 完成后，修改 LBS 控制结构，记录数据页上的 LSN 信息

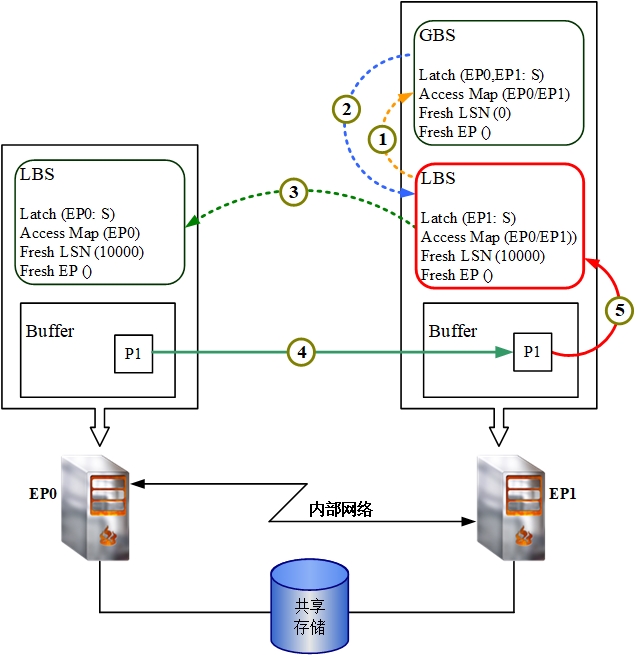

- 场景 2
节点 EP1 访问数据页 P1。
- 节点 EP1 本地 LBS 向 EP1 的 GBS 请求数据页 P1 的 S LATCH 权限
- 节点 EP1 的 GBS 修改控制结构，记录访问节点 EP1 的封锁模式为 S LATCH（数据分布节点为 EP0/EP1），并响应 EP1 的 LBS 请求
- 节点 EP1 的 LBS 获得 GBS 授权后，记录获得的授权模式是 S LATCH，根据数据分布情况，EP1 向 EP0 发起 P1 的读请求，通过内部网络从 EP0 获取数据，而不是重新从磁盘读取 P1 数据
- 场景 3

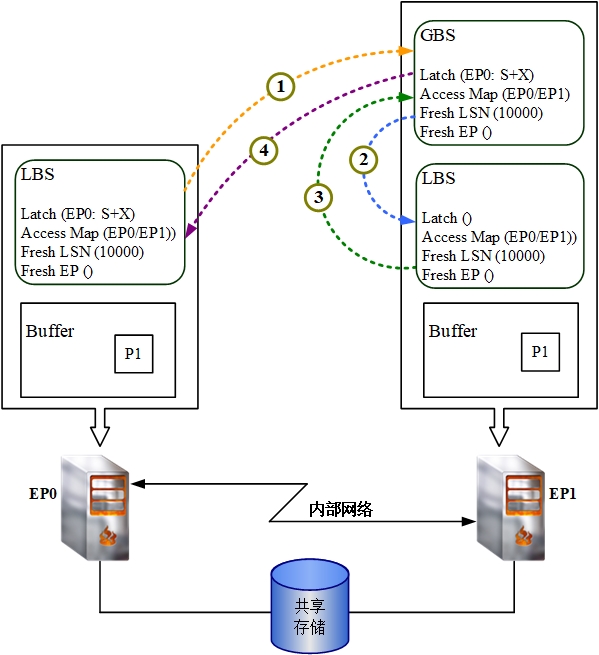

节点 EP0 修改数据页 P1。
- 节点 EP0 本地 LBS 向 EP1 的 GBS 请求数据页 P1 的 X LATCH 权限（附加 LSN 信息）
- 节点 EP1 的 GBS 修改控制结构的 LSN 值，从 EP1 的 LBS 回收 P1 的权限
- 修改访问节点 EP0 的封锁模式为 S + X LATCH，并响应 EP0 的 LBS 请求
- 节点 EP0 的 LBS 获得 GBS 授权后，记录获得的授权模式是 S + X LATCH
- 节点 EP0 修改数据页 P1，LSN 修改为 11000
这个过程中，只有全局 Latch 请求，数据页并没有在节点间传递。

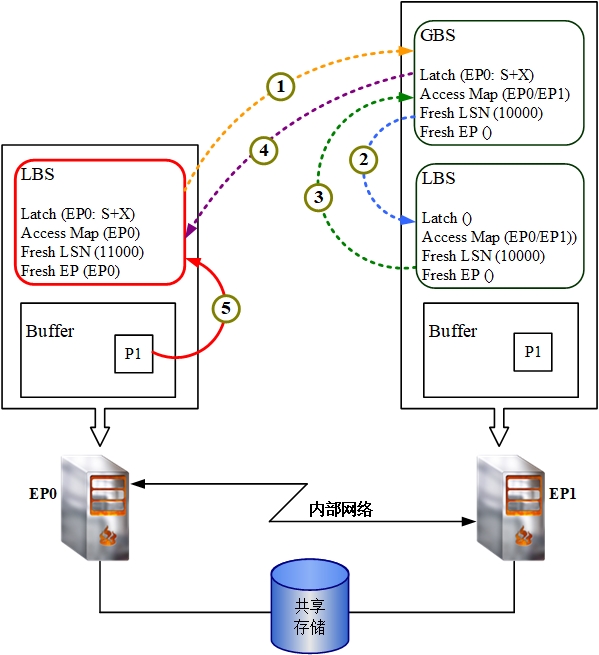

修改之后，数据页 P1 的 LSN 修改为 11000。如下所示：

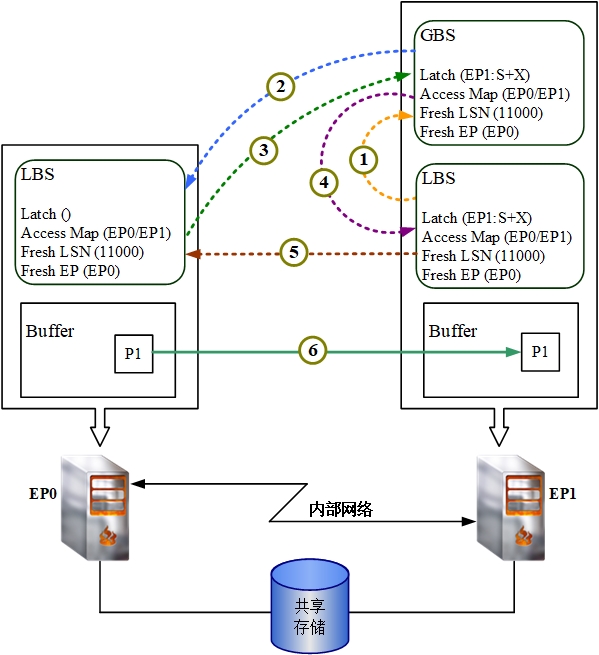

- 场景 4
节点 EP1 修改数据页 P1。
1.节点 EP1 本地 LBS 向 EP1 的 GBS 请求数据页 P1 的 X LATCH 权限
2.节点 EP1 的 GBS 发现 P1 被 EP0 以 S + X 方式封锁，向 EP0 发起回收 P1 权限的请求
3.节点 EP0 释放 P1 的全局 LATCH，响应 GBS，并且在响应消息中附加了最新的 PAGE LSN 值
4.节点 EP1 的 GBS 收到 EP0 的响应后，修改 GBS 控制结构，记录最新数据保存在 EP0，最新的 LSN 值信息，记录 EP1 获得的授权模式是 S + X LATCH（此时，数据分布节点仍然是 EP0/EP1），并授权 EP1 的 LBS
5.节点 EP1 的 LBS 收到授权信息后，记录获得的授权模式是 S + X LATCH，并根据数据分布情况，向节点 EP0 发起数据页 P1 的读请求
6.节点 EP1 修改数据页 P1，LSN 修改为 12000

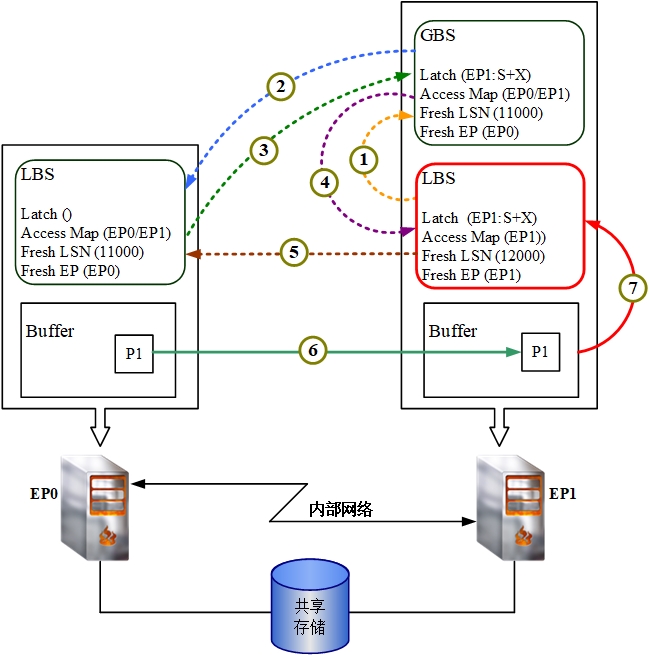

修改之后，数据页 P1 的 LSN 修改为 12000。如下所示：
这个过程中，数据页 P1 的最新数据从 EP0 传递到了 EP1，但并没有产生磁盘 IO。
4.5 重做日志管理
REDO 日志包含了所有物理数据页的修改内容，Insert/delete/update 等 DML 操作、Create Table 等 DDL 操作，最终都会转化为对物理数据页的修改，这些修改都会反映到 REDO 日志中。一般说来，一条 SQL 语句在系统内部会转化为多个相互独立的物理事务来完成，物理事务提交时产生 REDO 日志，并最终写入联机 REDO 日志文件中。

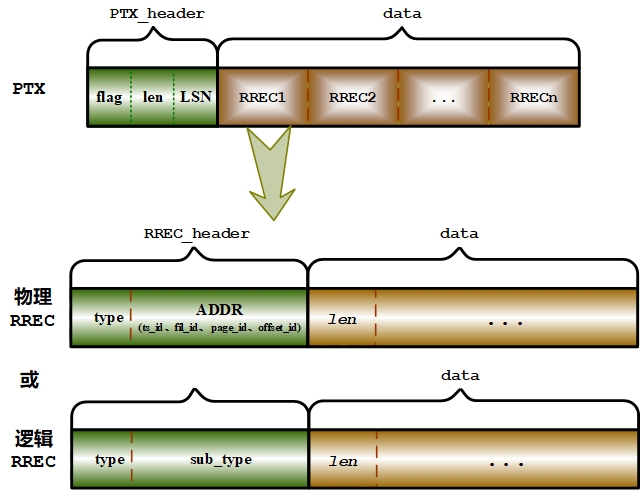

一个物理事务包含一个或者多个 REDO 记录（Redo Record，简称 RREC），每条 REDO 记录都对应一个修改物理数据页的动作。根据记录内容的不同，RREC 可以分为两类：物理 RREC 和逻辑 RREC。物理 RREC 记录的是数据页的变化情况，内容包括：操作类型、修改数据页地址、页内偏移、数据页上的修改内容、长度信息（变长类型的 REDO 记录才有）。逻辑 RREC 记录的是一些数据库逻辑操作步骤，主要包括：事务启动、事务提交、事务回滚、字典封锁、事务封锁、B 树封锁、字典淘汰等，一般只在配置为 Primary 模式时才产生逻辑 RREC。
DMDSC 集群中，各个节点拥有独立的日志文件，Redo 日志的 LSN 值也是顺序递增的，Redo 日志只会写入当前数据库实例的联机日志文件，与集群系统中的其他数据库实例没有关系。考虑到所有节点都可以修改数据，同一个数据页可能由不同节点先后修改，为了体现修改的先后顺序，确保故障恢复时能够按照操作的顺序将数据正确恢复。DMDSC 集群要求对同一个数据页的修改，产生的 LSN 值是全局递增的，各个节点对同一数据页的修改在日志系统中是严格有序的。但是，针对不同数据页的修改并不要求 LSN 是全局递增的，也就是说只有多个节点修改相同数据页时，才会产生全局 LSN 同步问题。并且 LSN 全局同步，是在缓存交换时附带完成的，并不会增加系统的额外开销。
与单节点系统相比，DMDSC 的日志系统存在以下差异：
1.本地 REDO 日志系统中，LSN 值保证是递增的，后提交物理事务的 LSN 值一定更大；但顺序提交的两个物理事务产生的 LSN 值，不能保证一定是连续的。
2.全局 REDO 日志系统中，LSN 值不再严格保证唯一性。不同节点可能存在 LSN 值相等的重做日志记录。
3.故障重启时，控制节点需要重做所有节点的 REDO 日志，重做过程中会根据 LSN 排序，从小到大依次重做。
4.联机 REDO 日志文件需要保存在共享存储中。
4.6 回滚记录管理
DMDSC 集群的多版本并发控制（MVCC）实现策略是，通过回滚记录获取数据的历史版本，通过活动事务视图判断事务可见性、确定获取指定版本数据。因此，回滚记录也必须进行全局维护，有可能在节点间进行传递。与单节点一样，DMDSC 集群中只有一个回滚表空间，回滚记录保存在回滚页中，回滚页与保存用户记录的数据页一样，由 Buffer 系统管理，并通过缓存交换机制实现全局数据共享。
为了减少并发冲突，提高系统性能，DMDSC 集群中为每个节点分配了一个单独的回滚段（Segment），虽然这些回滚段位于同一个回滚表空间中，但是各个节点的回滚页申请、释放，并不会产生全局冲突。
与重做日志不同，DMDSC 集群故障重启时，各个活动节点扫描各自的回滚段，控制节点增加扫描故障节点回滚段，收集未提交事务进行回滚，收集已提交事务进行 Purge 操作。
